MGA - Multicolor Graphics Adapter

MGA je obvod, který změní zobrazování a počet atributů tak, že každému monochromatickému bajtu připadá jeden atribut. Rozložení videopaměti: od adresy 16384 ($4000) je původní monochromatická obrazová paměť. Pak je 2KB mezera, kde byly původně atributy (768B) a za ní je místo pro basic. Pak od adresy 24576 ($6000) následují atributy, které jsou stejně organizovány jako monochromatická videopaměť.

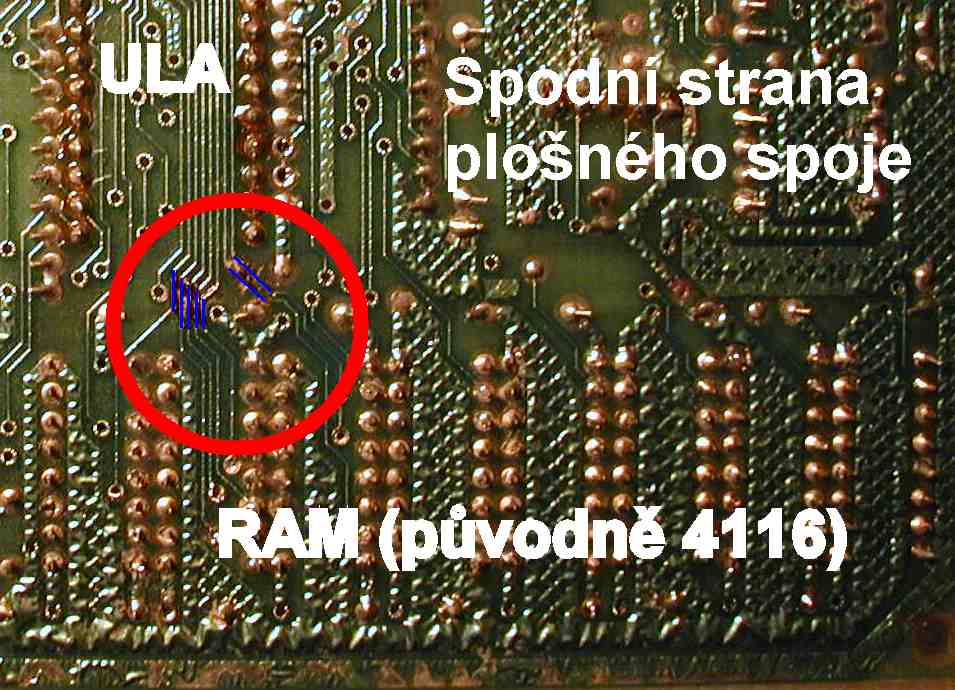

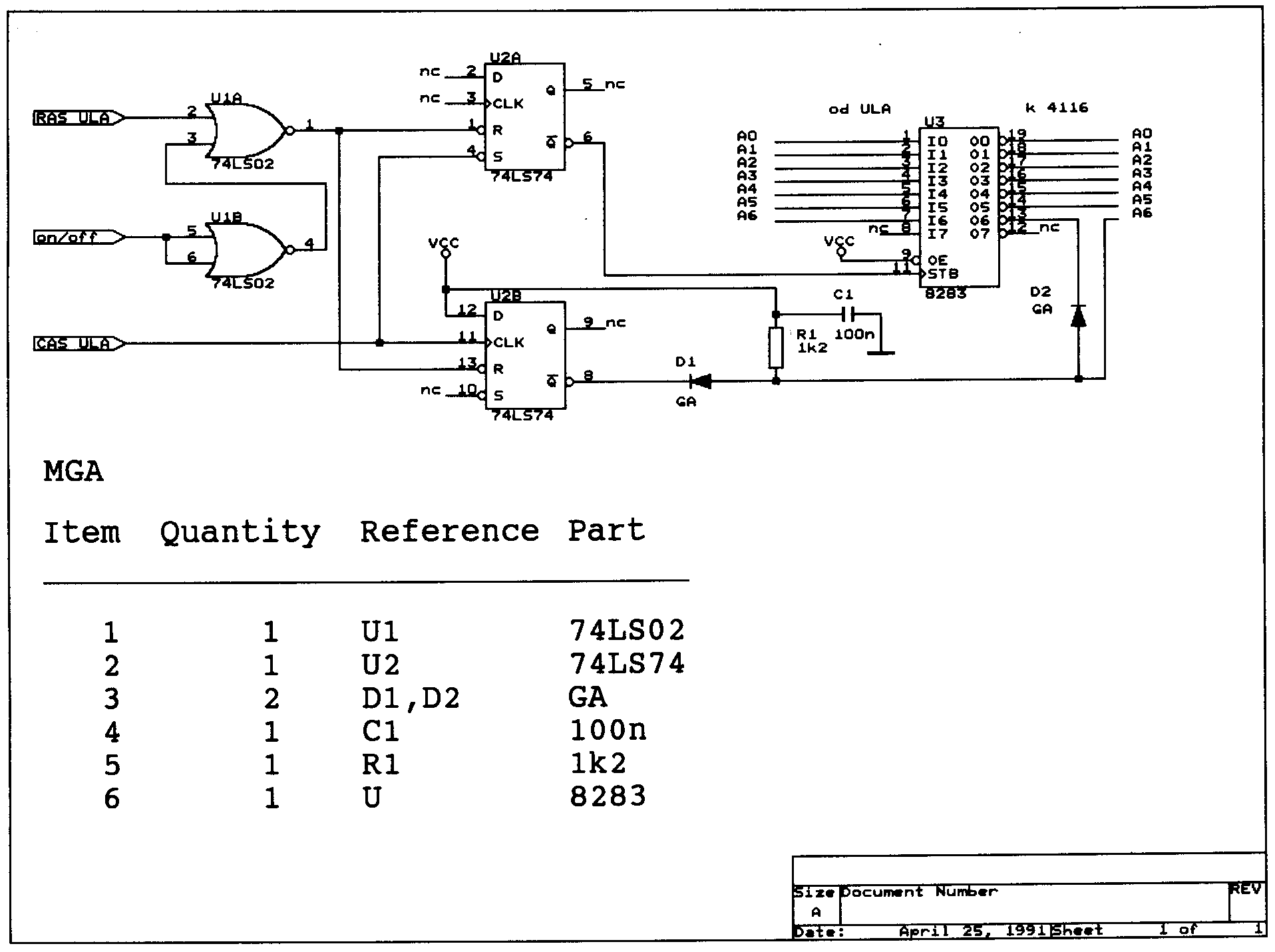

Konstrukce je poměrně náročná. Je třeba přerušit spoje adresové sběrnice mezi obvodem ULA a videopamětí. Zde je fotografie spodní strany desky issue 6A, kde byl MGA původně nainstalován. Také pozor na použité součástky. V době, kdy bylo schéma navrhováno (1986-1987), byl použitý obvod 8283 nejrychlejší a téměř jediný dostupný. Ale asi nebyl tak rychlý, jak by bylo potřeba. Do doby, než se zahřál (asi 3 minuty) Spectrum nenaběhlo. Nevím, jestli to bylo tím, protože toto zapojení bylo realizované jen jednou.

(klikněte pro velký obrázek)

(C) 1987 DaS
